空调制冷工作原理流程图

空调制冷工作原理流程图如下：压缩机：制冷剂在此被压缩，压力和温度都随之升高，为整个制冷过程提供动力。冷凝器：高温高压的制冷剂进入冷凝器，通过散热片将热量传递给外界空气，从而自身被冷却并凝结成液态。此时，空调室外机吹出的热风就是制冷剂释放的热量。

空调制冷原理流程图简述及使用常识制冷原理流程图简述：压缩机：气态制冷剂被压缩机压缩成高温高压状态。冷凝器：高温高压的制冷剂在冷凝器中散热，变为常温高压的液态制冷剂。毛细管：液态制冷剂经过毛细管，进入蒸发器前压力减小。蒸发器：液态制冷剂在蒸发器内气化，吸收大量热量，蒸发器变冷。

空调制冷工作原理的流程图可以通过文字描述如下： **压缩过程**：制冷剂在压缩机内被压缩成高温高压的气体，此过程消耗电能，将制冷剂中的热量增加。 **冷凝过程**：高温高压的制冷剂气体进入冷凝器，通过散热片与外界空气或冷却水进行热交换，放出热量后冷凝成高压液体。

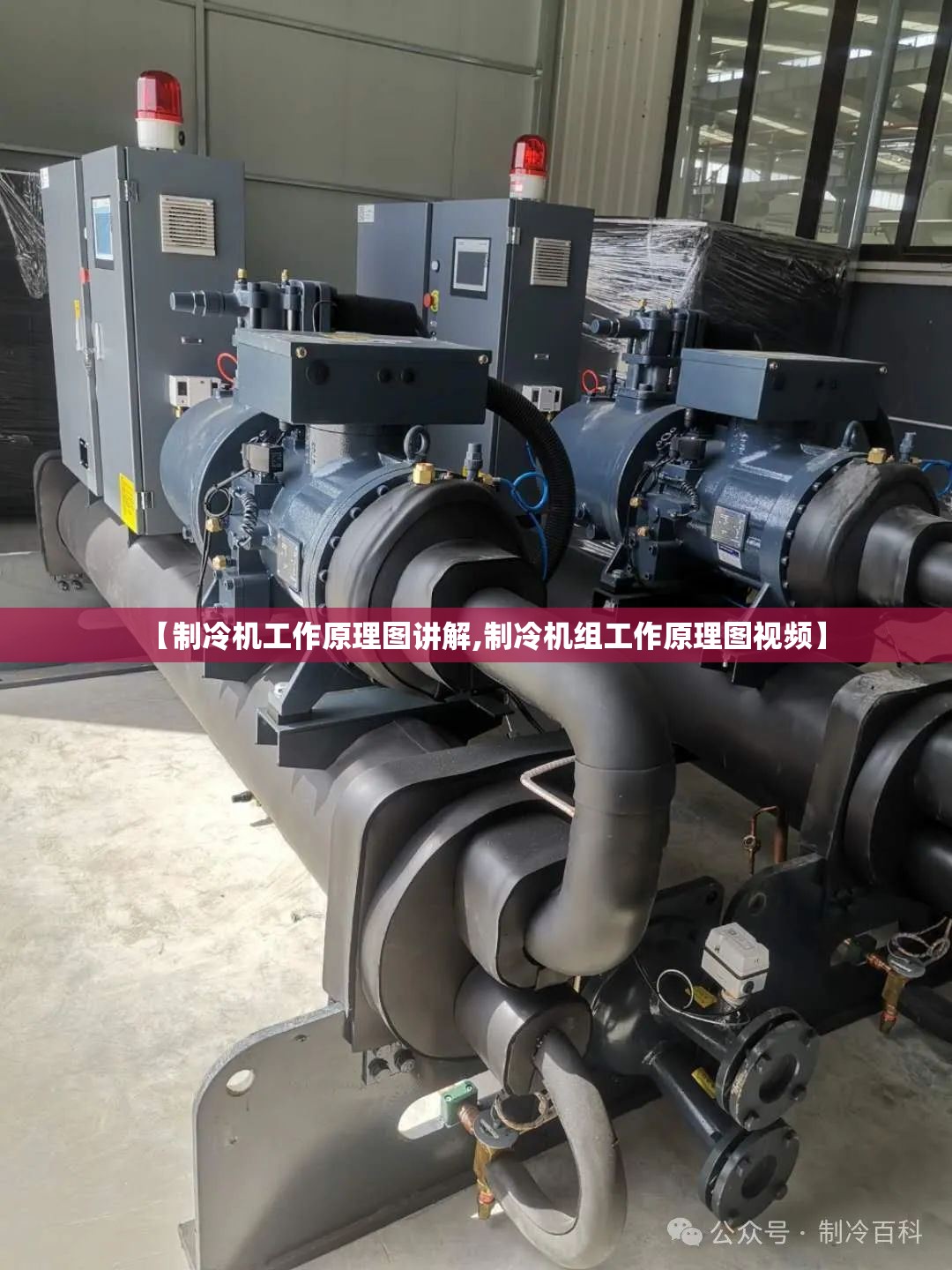

螺杆式冷水机组的工作原理：该机组主要由螺杆压缩机、冷凝器、蒸发器、膨胀阀及电控系统构成。螺杆冷水机组的结构图：压缩机电柜、蒸发器、冷凝器、天加螺杆机外型图等部件共同构成了螺杆冷水机组。双螺杆制冷压缩机：双螺杆制冷压缩机是一种能量可调式的喷油压缩机。

【制冷机工作原理图讲解,制冷机组工作原理图视频】

壳体作为螺杆式压缩机的基础结构，其内壁断面呈横8字形，容纳水平配置的螺旋形转子。转子分为阳转子（凸齿）和阴转子（齿槽），它们以一定的传动比反向旋转。外部铸有冷却水套或散热片，以增强热交换效率。压缩机的汽缸前后端盖上设有吸气和排气口，以及吸气和排气管。

双螺杆结构图：压缩原理：吸气过程：气体经吸气口分别进入阴阳转子的齿间容积。压缩过程：转子旋转时，阴阳转子齿间容积连通（V型空间），由于齿的互相啮合，容积逐步缩小，气体得到压缩。排气过程：压缩气体移到排气口，完成一个工作循环。

此外，滑阀上还配有向汽缸喷油的喷油孔，以实现压缩过程中的润滑和冷却。图4-17展示了螺杆式压缩机的结构，其中包括：平衡活塞：用于平衡转子旋转产生的轴向力。吸气端座：固定在壳体上，连接吸气管道。阴转子：带有齿槽，与阳转子配合实现压缩。

【制冷机工作原理图讲解,制冷机组工作原理图视频】

〖A〗、多联式中央空调系统主要由室内机和室外机两部分构成。

〖B〗、vrv空调系统是变制冷剂流量多联式空调系统（简称多联机），通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时满足室内冷、热负荷要求的直接蒸发式制冷系统。该系统由日本大金工业株式会社于1982年开发上市，“VRV”也成为大金变冷媒流量多联系统的注册商标。

〖C〗、VRV系统提供了多种室内机选取，能够适应不同户型和容量需求。无论是需要制热还是制冷，VRV都能保持高COP（能效比）值，实现高效节能。在各种不同房间和空间环境中，VRV都能提供稳定、舒适的温度控制。由于VRV系统能够灵活调整每台室内机的冷媒量，因此特别适合安装在多房间或大空间区域。

〖D〗、系统结构与核心原理多联机系统特性：大金多联机采用“一台室外机+多台室内机 ”的集中式制冷循环，室外机是制冷剂循环的动力源（压缩机、换热器等核心部件集成），室内机仅负责末端换热。

〖E〗、vrv空调系统原理是什么？下面我们将为大家详细做出解希望大家看完后能够有所帮助。什么是vrv空调系统？vrv空调系统，变制冷剂流量多联式空调系统（简称多联机），通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，适时满足室内冷、热负荷要求的直接蒸发式制冷系统。
