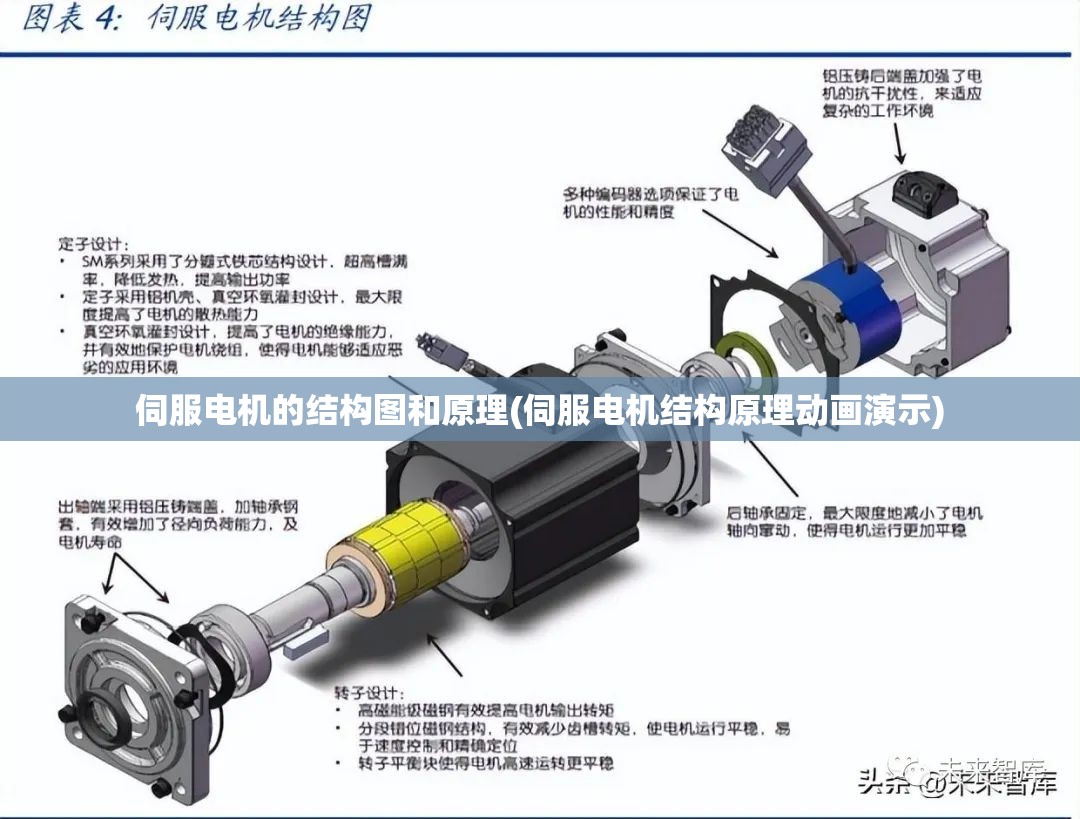

伺服电机的结构图和原理(伺服电机结构原理动画演示)

什么是伺服电机?知道的请告诉我一下,谢谢!

〖A〗、交流伺服电机通常都是单相异步电动机，有鼠笼形转子和杯形转子两种结构形式。与普通电机一样，交流伺服电机也由定子和转子构成。定子上有两个绕组，即励磁绕组和控制绕组，两个绕组在空间相差90°电角度。固定和保护定子的机座一般用硬铝或不锈钢制成。笼型转子交流伺服电机的转子和普通三相笼式电机相同。

〖B〗、简单来说，伺服电机可以看作是在步进电机的基础上增加了编码器等控制组件。两者虽然都属于电机范畴，但在控制精度和性能方面存在显著差异。另外，电机还有直流和交流之分，这主要是根据电机的供电方式和使用场景来决定的。

〖C〗、既然用伺服，编码器连接到伺服驱动器上的，PLC不做AB相的分析既然不用传感器，说明也仅仅是做了一个开环控制。要是精度高的话，比较好加个轴转矩传感器的检测作闭环控制。

〖A〗、综上所述，伺服电机和普通电机在控制精度、结构组成、应用场景和成本等方面存在显著差异。在实际应用中，需要根据具体需求选取合适的电机类型。

〖B〗、伺服电机和普通电机的主要区别体现在精准控制、结构特点以及维修难度上：精准控制：伺服电机：具有高精度的定位和反馈机制，通过编码器实现闭环控制，能精确控制转速和角度，适用于需要精密控制的场合，如工业自动化和机器人技术。

〖C〗、伺服电机和普通电机之间的主要区别在于精准控制、结构特点以及维修难度上。首先，伺服电机以其高精度的定位和反馈机制脱颖而出，通过编码器实现闭环控制，能精确控制转速和角度，适用于需要精密控制的场合。

〖D〗、普通电动机费用相对较低。伺服电动机由于结构复杂，费用较高。应用场景：普通电动机常用于电动玩具、剃须刀等普通电器。伺服电动机则用于对工艺精度、加工效率和工作可靠性要求较高的设备。伺服电机可以当普通电机用，但一般不推荐。因为伺服电机成本较高，用作普通电机会显得浪费，且其结构精密，维修较为复杂。

〖E〗、伺服电机和普通交流电机的核心区别是：伺服电机带闭环反馈系统，可实现高精度位置、速度、转矩的动态闭环控制；普通交流电机为开环控制，仅能实现恒定转速/转矩输出，二者在控制逻辑、性能指标及适配场景上差异显著。

在伺服电机的三环控制系统中，PID控制器被广泛应用于电流环、速度环和位置环的控制中。通过合理地设置PID控制器的参数（比例系数Kp、积分系数Ki和微分系数Kd），可以实现对伺服电机系统的精确控制。电流环：在电流环中，PID控制器能够实现对电机电流的快速、准确控制。

伺服电机的“三环”指电流环、速度环和位置环，它们分层协作，实现对电机转矩、转速和位置的精准控制。电流环位于控制系统最内层，直接控制电机电流，确保输出转矩与负载需求匹配。当负载突变时，电流环通过快速调节功率放大器输出，稳定电机运行。

换句话说，任何棋风都必须使用电流回路，这是控制的从动件。在速度和位置控制的同时，系统实际控制电流（转矩），实现速度和位置的相应控制。第三个环是位置环，是外面的环。根据实际情况，它可以构建在驱动器和伺服电机编码器之间，或者外部控制器和电机编码器或终负载之间。

双环控制指的是电流环和速度环共同作用，通过速度环对电流环的设定进行负反馈PID调节。它的优点是可以同时控制电流和速度，动态响应速度也较快。但是，由于需要同时考虑两个环的作用，因此调试的难度较大，同时系统的运算量也会有所增加。

任何棋式都必须使用电流环，电流环是控制的跟本，在速度和位置控制的同时系统实际也在进行电流（转矩）的控制以达到对速度和位置的相应控制。第三环是位置环，它是最外环，可认在驱动器和伺服电机编码器间构建也可以在外部控制器和电机编码器或最终负载间构建，要根据实际情况来定。
