下图是某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图(白天...

如图所示，这是一个利用太阳能给LED路灯供电的自动控制电路的原理示意图。在这个电路中，R代表光敏电阻，其阻值会根据光照强度的变化而变化。在白天，光照强度较高，导致光敏电阻R的阻值减小。此时，控制电路中的电流增大，电磁铁产生磁性，吸引衔铁向下移动，使得动触点与下方的静触点接通。

太阳能电池板：光电转换核心工作原理：通过光伏效应将太阳光能直接转换为直流电能。

路灯控制系统工作原理：白天光伏电池向蓄电池充电，晚上蓄电池提供电力供路灯照明。所以蓄电池将构成一个充放电循环。太阳能路灯照明控制电路包括光伏电池、蓄电池、路灯和控制器四部分。设计中采用AT89S52单片机，并将其作为智能核心模块。

太阳能路灯电路图(太阳能路灯接线视频)

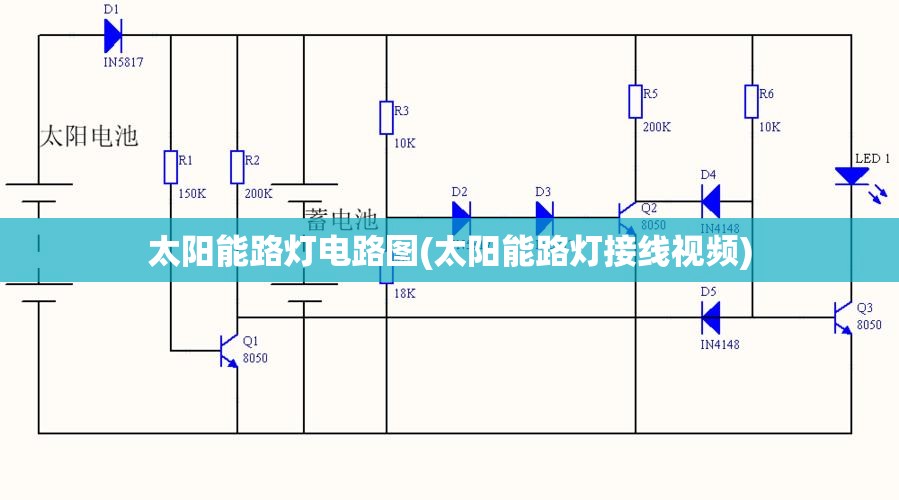

白天太阳能电池产生电压，VT1得到偏置导通，拉低了VT2的基极电位，VT2截止，LED中没有电流通过。晚上太阳能电池板上的电压消失，VT1失去基极偏压而截止，VT2基极电压上升导通，LED中有电流流过正常发光。VD1的作用是防止电池向太阳能反供电，同时阻止电池向VT1提供偏压。

图 2 是用： PIC 12F 675 单片机制作的太阳能路灯控制器电路。 PIC 12F 675 是 8 引脚单片机，具有 6个I ／ 0 口，自带内部 RC 振荡器（振荡频率为 4MHz）、 4 路 10 位 A ／D转换器、一路比较器，该控制器性能稳定、可靠，耗电低。

太阳能板的瓦数/太阳能板的面积mm2） x 1000=太阳能的效率 0.5m2的太阳能板接受一天正常光照（不管是8小时还是1两小时）没办法使15W的灯用6天。

光控路灯开关电路的工作原理如下：无光照时：光敏电阻RG的阻值变化：光敏电阻RG在无光照条件下阻值变得很大。三极管基极电流Ib的变化：由于RG阻值增大，导致三极管的基极电流Ib变得很小。三极管集电极电流Ic的变化：随之，三极管的集电极电流Ic也变得很小。继电器的动作：由于Ic很小，继电器J不会动作。

路灯自动/手动控制电路的核心原理是通过光控模块与手动开关的协同，实现灵活切换照明模式。这类电路通常包含光敏电阻、继电器、时间控制器等元件。自动模式下，光敏电阻感知环境亮度变化，触发继电器控制路灯开关；手动模式则通过物理开关直接控制电路通断。

〖A〗、如图所示，这是一个利用太阳能给LED路灯供电的自动控制电路的原理示意图。在这个电路中，R代表光敏电阻，其阻值会根据光照强度的变化而变化。在白天，光照强度较高，导致光敏电阻R的阻值减小。此时，控制电路中的电流增大，电磁铁产生磁性，吸引衔铁向下移动，使得动触点与下方的静触点接通。

〖B〗、路灯控制系统工作原理：白天光伏电池向蓄电池充电，晚上蓄电池提供电力供路灯照明。所以蓄电池将构成一个充放电循环。太阳能路灯照明控制电路包括光伏电池、蓄电池、路灯和控制器四部分。设计中采用AT89S52单片机，并将其作为智能核心模块。

〖C〗、太阳能路灯控制器电路图 1 ．工作原理电路原理见图 1 所示。

〖D〗、进阶方案可采用双系统冗余设计，当自动模块故障时自动切换至手动电路供电。部分新款控制器已集成物联网模块，支持远程监测各节点电压状态。近年太阳能路灯普及后，控制电路新增充放电管理单元，需特别注意电池组与LED驱动的电压匹配。

〖E〗、图 2 是用： PIC 12F 675 单片机制作的太阳能路灯控制器电路。 PIC 12F 675 是 8 引脚单片机，具有 6个I ／ 0 口，自带内部 RC 振荡器（振荡频率为 4MHz）、 4 路 10 位 A ／D转换器、一路比较器，该控制器性能稳定、可靠，耗电低。
