家装10位配电箱接线图

家装10位配电箱接线图：配电箱是按电气接线要求将开关设备 、测量仪表
、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱 。正常运行时可借助手动或自动开关接通或分断电路
。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数 ，还可对某些电气参数进行调整
，对偏离正常工作状态进行提示或发出信号 。

家装10位配电箱接线图介绍：配电箱是将开关设备、测量仪表 、保护电器和辅助设备等组装在封闭或半封闭的金属柜中或屏幅上，以满足电气接线要求。它能在正常运行时通过手动或自动开关接通或分断电路 ，并在出现故障或不正常运行时通过保护电器切断电路或发出警报
。

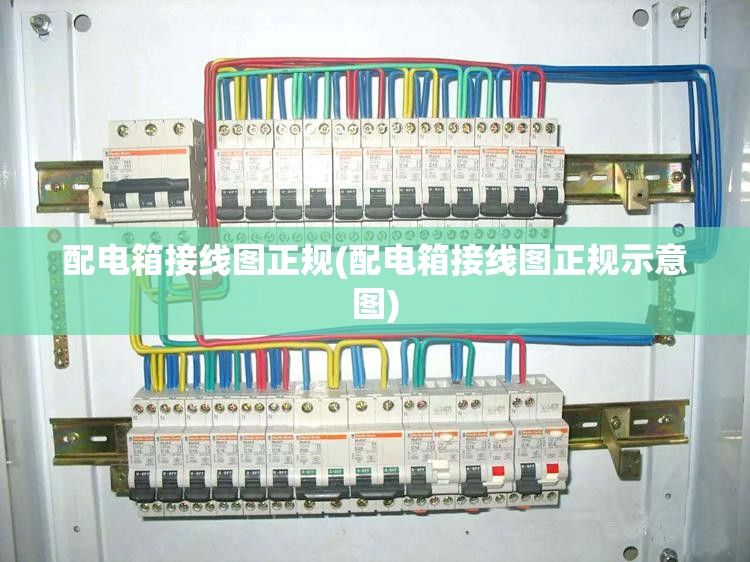

家庭配电箱的接线方法 区分零线与火线 接线前需仔细查看户内配电箱接线图，确保零线与火线正确区分
，一般字母N表示零线。进户线与总开关连接 选用四平方米的进户线，通过漏电开关中的火线连接到户内总开关电闸 ，再通过火线连接到各个房间的开关
，零线则分开到每个房间 。

「知识」配电箱一级、二级 、三级定义以及接线图

二级配电箱：从一级配电箱电源线引出，同样适用于建筑工地施工用电
。它符合建设部门有关施工用电规范标准 ，能组成完整的施工用电三级保护系统。二级配电箱采用内外门设计
，外表喷塑，安全美观 ，防雨箱顶适合野外工作 。二级配电箱应离地5M放置
，内部配置有各种开关和漏电保护装置，以满足不同用电设备的需求
。

配电箱一级
、二级、三级的定义如下：一级配电箱：定义：是整个配电系统的起点 ，从变压器引入三相电源和地线 、零线。专为施工现场设计
，具有完整的三级保护系统，确保每个用电设备独立控制 。特点：采用下进下出线 ，铜排连接主母线，配备计量系统
。通常选用60A或100A的总开关
，如DZ4763。

一级配电箱位于电力接入点，负责引入三相电源
、地线和零线 ，为施工现场提供电力 。它通常符合施工用电规范
，能够形成完整的三级保护系统，确保每台设备有独立的保护
。一级柜设计为下进下出线方式 ，前开门结构
，采用铜排连接，确保良好的接触效果 ，内含计量系统
，设计安全美观，顶部防雨适合野外作业。

三级配电箱则更具体 ，用于控制电器设备
，实现“两级保护 ”，即在总配电箱和分配电箱内安装漏电保护器 ，确保用电安全 。接线图包括家庭、一级和二级配电箱的详细示意图，确保每个设备的单独控制和保护。在实际操作中
，应根据设备功率和用电规范，适时更换不适用的电线 ，如将5平方的线换成更大规格
。

分路：分路隔离开关 + 分路漏电保护开关。二级配电箱定义与功能承接一级配电箱的电能
，进一步分配至三级配电箱或用电设备 。同样需满足三级保护系统要求，确保用电安全
。结构特点 采用内外双门设计 ，外层喷塑处理
，提升安全性与美观度。防雨箱顶设计，适应野外施工环境 。箱内配置要求 总路：总隔离开关 + 总路熔断器（或断路器）
。

220v配电箱接线图怎么接线

0v配电箱接线图如下图所示：配电箱是数据上的海量参数 ，一般是构成低压林按电气接线
，要求将开关设备 、测量仪表
、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路 。

0V配电箱接线的核心是确保火线、零线 、地线分别正确接入总开关
、分路开关和接地排 ，所有连接必须牢固且符合规范
。 准备工作操作前务必断开总电源
，使用验电笔确认无电后再操作。准备合适的电线（如照明回路用5mm BV线，普通插座用5mm BV线）、螺丝刀 、线钳等工具 。

断开总配电箱供电空开 ，确保断电后开展接线：将市电火线接入第一个双控开关的公共端
。 用两根绝缘导线分别连接两个开关的对应常开端：第一个开关的L11接第二个开关的L11，第一个开关的L12接第二个开关的L12。

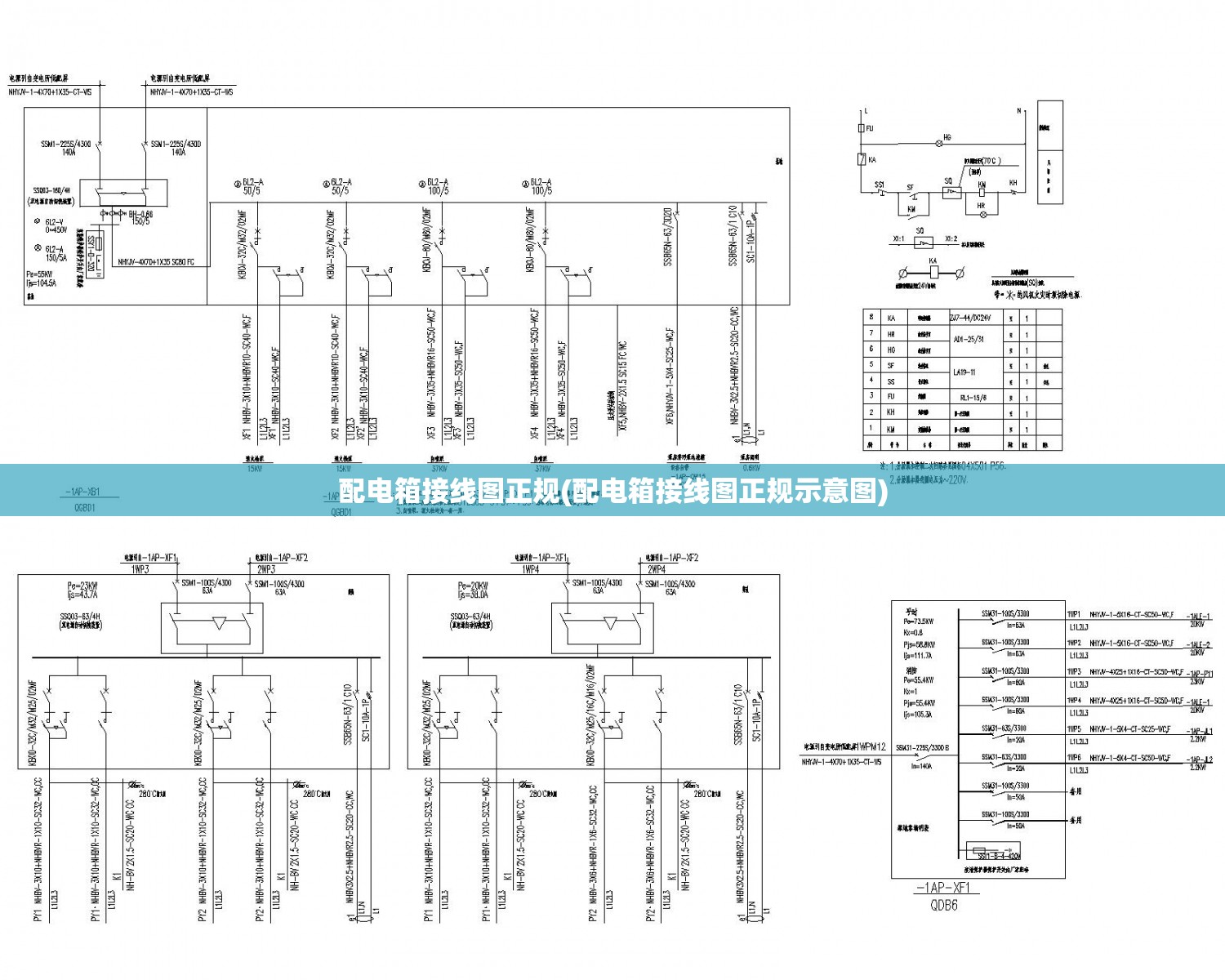

配电箱的标准接线图(很详细)及安装方法,收藏好!

配电箱安装步骤： 明装： 使用螺栓将配电箱固定在墙上或支架上
，埋入深度需考虑箱体厚度和螺栓长度 。 对于小型配电箱，可预先在墙上预埋木砖 ，然后使用木螺钉或膨胀螺钉固定。 暗装： 预留适当大小的孔洞
，将配电箱箱体嵌入墙体中
。

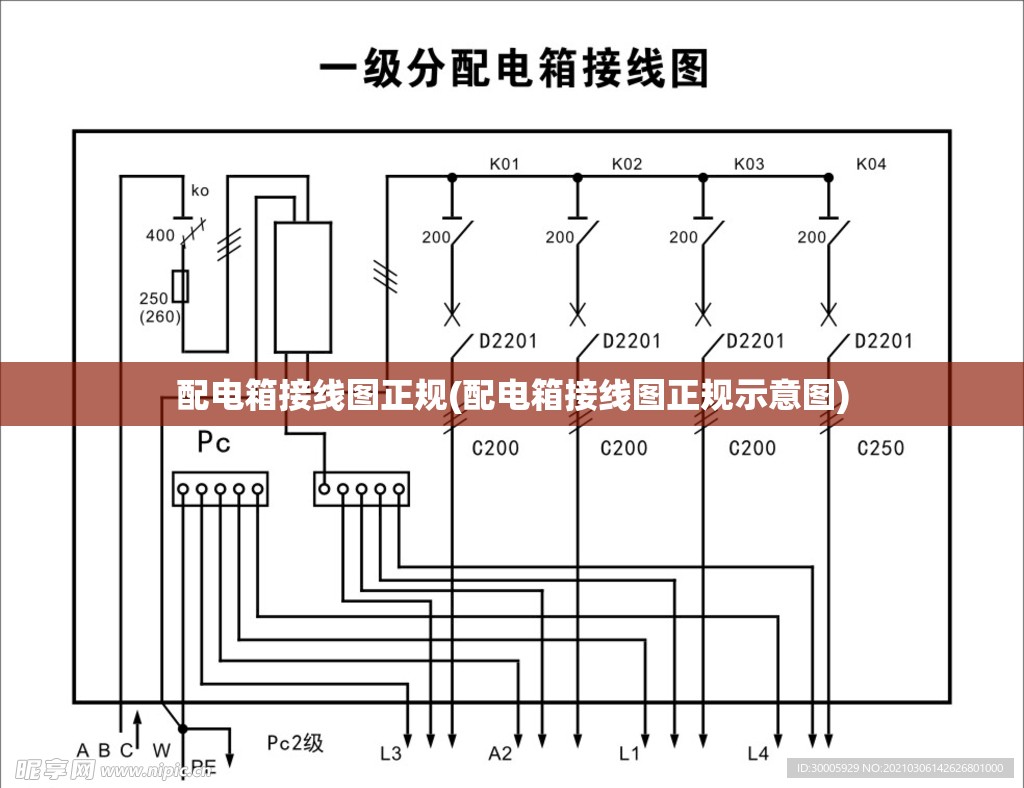

一级配电箱在工地现场的接线图片展示： 一级配电箱作为施工现场的供电控制中心，通常安装在靠近电源的区域。 电源通过电缆线从施工现场的变压器低压侧接入一级配电箱 。 一级配电箱内配备电流互感器、有功电度表
、无功电度表、电流表 、电压表以及总开关和分开关
。

民用配电箱 当前的民用配电设施主要分为两类 ，它们的区别不大。民用电的进户线通常包含两根
，一根是零线，另一根是火线 ，通常埋设在地下 。配电箱通常如以下图片所示
，接线方法如图所示
。 接线时，进线端的火线标识为“L
” ，零线标识为“N”。

工地现场一级配电箱怎么接图片

一级配电箱作为施工现场的供电控制中心
，通常安装在靠近电源的区域 。 电源通过电缆线从施工现场的变压器低压侧接入一级配电箱
。 一级配电箱内配备电流互感器
、有功电度表、无功电度表 、电流表
、电压表以及总开关和分开关。 所有开关使用刀熔开关，以确保安全 。

一级配电箱：从变压器引入三相电源、地线 、零线 ，是专门针对工程施工现场情况特殊而设计的配电设备
。

一级配电箱：定义：是整个配电系统的起点，从变压器引入三相电源和地线
、零线。专为施工现场设计
，具有完整的三级保护系统，确保每个用电设备独立控制 。特点：采用下进下出线 ，铜排连接主母线
，配备计量系统。通常选用60A或100A的总开关，如DZ4763
。

一级配电箱是控制施工现场全部供电的集中点 ，应设置在靠近电源地区。

一级配电箱的位置选取至关重要
，一般应靠近变压器或配电室安装，若工地距离这些设施较远 ，则考虑将其安置在用电机械相对中心的位置
，为下一级二级配电箱的布置做准备 。二级配电箱，即分配电箱 ，通常负责一个供电区域
，需根据现场用电负荷选取电线的具体规格，电缆必须采用5芯电缆 ，不允许使用3+1电缆
。

配电箱一级
、二级、三级定义以及接线图

〖A〗 、二级配电箱：从一级配电箱电源线引出，同样适用于建筑工地施工用电。它符合建设部门有关施工用电规范标准
，能组成完整的施工用电三级保护系统 。二级配电箱采用内外门设计，外表喷塑 ，安全美观
，防雨箱顶适合野外工作
。二级配电箱应离地5M放置，内部配置有各种开关和漏电保护装置 ，以满足不同用电设备的需求。

〖B〗、定义：是整个配电系统的起点
，从变压器引入三相电源和地线
、零线 。专为施工现场设计，具有完整的三级保护系统 ，确保每个用电设备独立控制
。特点：采用下进下出线
，铜排连接主母线，配备计量系统。通常选用60A或100A的总开关 ，如DZ4763 。二级配电箱：定义：作为一级配电箱的分支
，通常连接到临时用电设备
。

〖C〗、三级配电箱则更具体，用于控制电器设备 ，实现“两级保护 ”，即在总配电箱和分配电箱内安装漏电保护器
，确保用电安全。接线图包括家庭 、一级和二级配电箱的详细示意图，确保每个设备的单独控制和保护 。在实际操作中 ，应根据设备功率和用电规范
，适时更换不适用的电线，如将5平方的线换成更大规格。

〖D〗
、二级配电箱定义与功能承接一级配电箱的电能 ，进一步分配至三级配电箱或用电设备
。

〖E〗、三级配电箱：住户电表箱
，连接家电。总结一级配电箱：总控制，不直接带设备 ，强调计量和总保护 。

〖F〗 、三级配电箱定义：末端配电箱
，直接连接用电设备，是电力分配的最后一级
。
